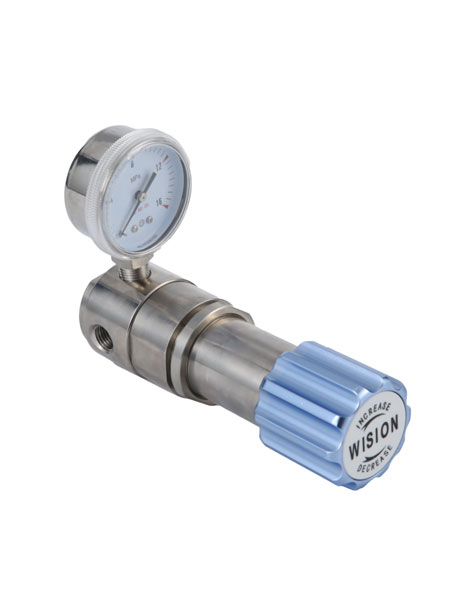

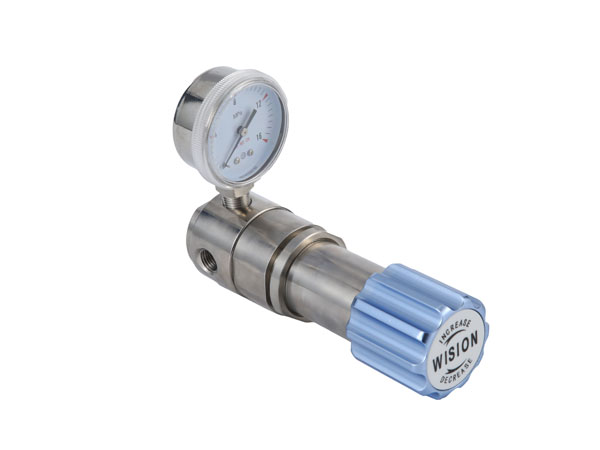

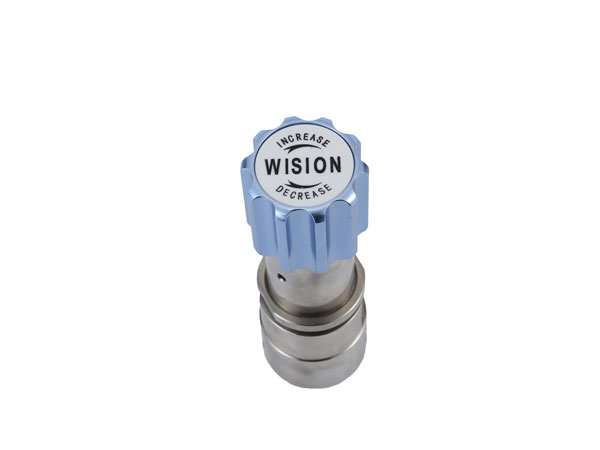

高温海角官网首页登录入口HTRW71

高温海角官网首页登录入口HTRW71

高温海角官网首页登录入口HTRW71

高温海角官网首页登录入口HTRW71

高温海角官网首页登录入口HTRW71

HTRW71低压系列高温海角官网首页登录入口，不锈钢膜片压力传输，压力控制准确，用于调节上游压力，适用高温气体、高温液体，可面板安装。

服务热线： 021-60528933

HTRW71低压系列高温海角官网首页登录入口，不锈钢膜片压力传输，压力控制准确，用于调节上游压力，适用高温气体、高温液体，可面板安装。

  • 高温调节
    高温调节
  • 高温调节
    高温调节
  • 高温调节
    高温调节

设计特点Design features

● 可采用面板式或墙式安装。

● 母体与膜片采用硬密封形式。

● 母体螺纹: 1/4" NPT(F) 3/8"NPT(F)。

特性参数Characteristic parameters

➣  最大调节压力：800psig
➣  调节压力：0~25，0~50，0~100，0~250，0~300，0~500，0~800psig
➣  安全测试压力：1.5倍的最大输入压力
➣  适用温度：100℃至＋260℃（大于260℃咨询技术）
➣  Cv值： 0.06 ,0.08, 0.2 ,0.4, 0.6

产品材质Product material

➣  母体：316L ,Brass,C276,TA2,PVDF,不锈钢衬氟
➣  上盖： 304
➣  膜片：316L C276
➣  阀座：PTFE,PEEK, Vespel
➣  弹簧：316L
➣  阀芯顶杆：316L

流量曲线图Flow curve

流量曲线图

安装尺寸图Installation dimensions

安装尺寸图

母体孔位图Matrix bitmap

母体孔位图


订购指南ORDERING INFORMATION
系列型号 母体材质 母体孔位 调节压力 压力表 进气形式 出气形式 选项
L A G G  00 00 P
HTRW71高温海角官网首页登录入口 L:316L
B:Brass
C:C276
T:TA2
PD:PVDF
CF:衬氟
A
B 		L:0-25psig
K:0-50psig
I:0-100psig
G:0-250psig
F:0-300psig
E:0-500psig
D:0-800psig 		G:附压力表
 （Mpa)
p:附压力表
（psig/bar)
W:无压力表 		00:1/4NPT(F)
01:1/4NPT(M)
02:3/8NPT(F)
10:1/8卡套接头
11:1/4卡套接头
12:3/8卡套接头
91:1/4"VCR(F)
92:1/4"VCR(M)
93:1/4"焊接管
其他接头可供选择 		00:1/4NPT(F)
01:1/4NPT(M)
02:3/8NPT(F)
10:1/8卡套接头
11:1/4卡套接头
12:3/8卡套接头
91:1/4"VCR(F)
92:1/4"VCR(M)
93:1/4"焊接管
其他接头可供选择 		P:面板式安装



热品推荐 / Hot product

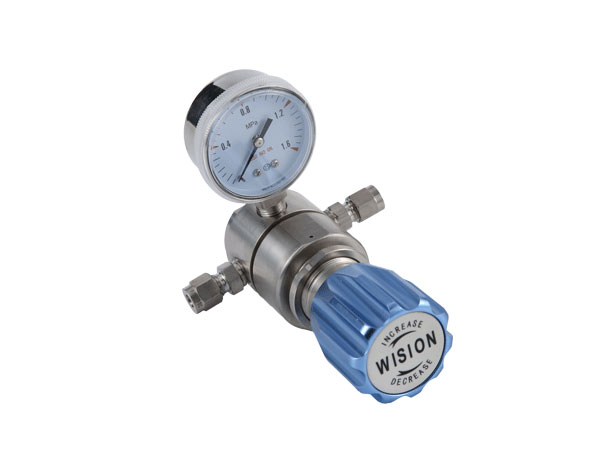

RW72高压海角官网首页登录入口

高压海角官网首页登录入口RW72

RW72系列不锈钢高压海角官网首页登录入口，不锈钢活塞压力传输，压力控制准确，用手调节上游压力，适用于纯净气体、标准气体、腐蚀性气体、液体等。
RW200精密海角官网首页登录入口

RW200精密海角官网首页登录入口

HJBA8海角论坛海角社区APP简版下载RW200精密海角官网首页登录入口的气室设计，其背压精度比弹簧式海角官网首页登录入口高5倍，可达6000Psig，精度高，稳定性好，气液两相条件下的性能优良，适用于纯净介质和腐蚀性介质。

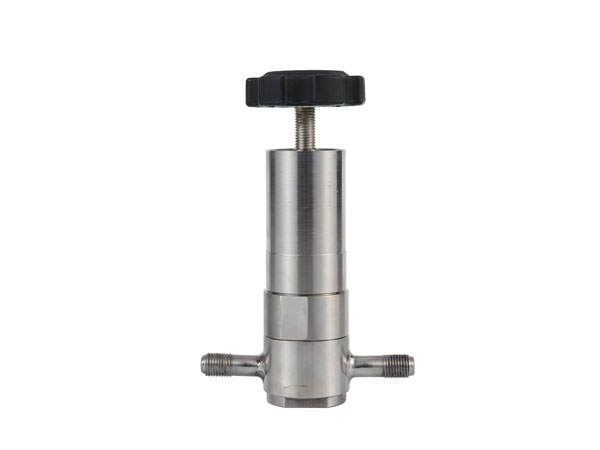

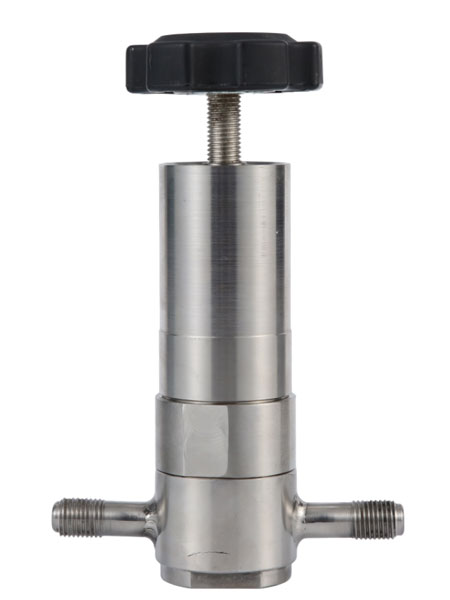

液体海角官网首页登录入口LBF 液体泄压阀LAF
